什么是单晶、多晶
单晶与多晶是两种晶体材料在微不雅结构上的本体差异所造成的不同物相样式。其根底区别在于晶体结构的一语气性与取向的一致性。
单晶体是指通盘晶体里面原子摆设具有长程有序性，在三维空间中呈现周期性延展，而况全体晶区仅具单一晶向的定向摆设。这种结构具有严格的晶格周期性和标的一致性。
比拟之下，多晶体由遍及眇小的晶粒组成，这些晶粒在晶格摆设上具有恬逸的取向，每个晶粒里面为有序结构，但不同晶粒之间的取向差异造成晶界。晶界区域是晶体学取向发生突变的界面，体现出局部的结构无序性，因此多晶体在宏不雅上呈现各向同性（图1）。
图1. CZT晶体结构暗示图。DOI: 10.2139/ssrn.5312666。
单晶与多晶的分类
在晶体材料的分类体系中，单晶与多晶分袂依据其晶体取向与结构完好性被归入不同类别。
关于单晶体，其分类主要基于晶体所具有的对称性与晶系，举例立方晶系、六方晶系、正交晶系等。不同晶系中的单晶具有各自利有的晶格常数与原子配位样式，这些参数决定了单晶的标的性物感性质。
多晶体的分类则更为复杂，不仅触及晶粒尺寸（举例纳米晶、多晶、粗晶等），还包括晶粒描写、晶粒取向分散、晶界类型等要素。部分多晶材料推崇出热烈织构，即遍及晶粒具有通常的取向，从而在某些方朝上推崇出准各向异性特征（图2）。
图2. 多晶材料晶粒尺寸与描写分散图。DOI：10.1093/mam/ozaf048.296。
单晶 VS 多晶
结构特质
单晶材料具有高度有序的原子摆设结构，其空间周期性不仅在原子圭臬得以体现，同期在微不雅描写上展现出晶面规整、晶向明确等特征。由于穷乏晶界存在，单晶体里面的物理场（如电场、应力场、热流）沿晶体标的传播不受标的突变影响，故而呈现显赫的各向异性。
在结构错误方面，单晶主要包含点错误、位错及堆垛层错等。这些错误的生成、迁徙与交互机制对单晶的塑性变形和电输启动为具有决定性作用。单晶中穷乏晶界调控机制，导致其在塑性阶段变形局域化严重，易出现滑移面集合、裂纹快速传播等表象（图3）。

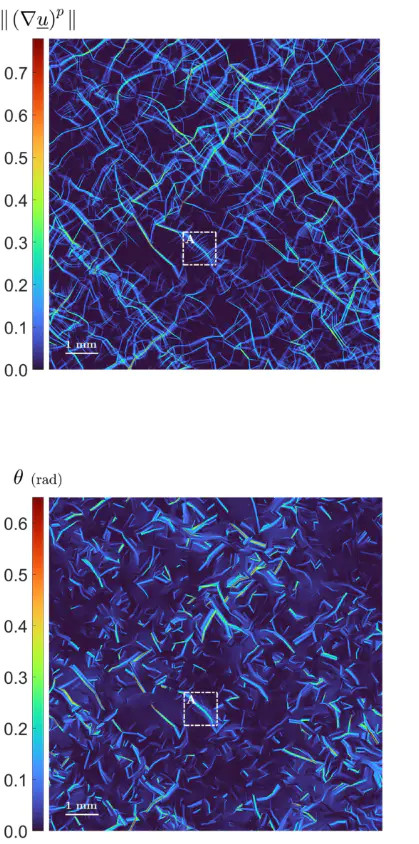

图3. 单晶与多晶材料微不雅结构演变。DOI: 10.1016/j.ijplas.2025.104351。
多晶材料则由取向互异的晶粒通过晶界衔尾而成，其全体结构为不一语气晶格组成的聚合体。由于晶粒之间存在迅速或半迅速取向，其宏不雅结构趋于各向同性。
在结构错误方面，多晶不仅包含单晶所具有的点错误与位错，还遍及含有晶界、三重界、亚晶界等界面型错误。这些界面错误在材料全体能量组成中占据显赫比重，频频成为扩散、滑移、腐蚀等经由的优先通谈（图4）。
在多晶材料里面，不同晶粒的尺寸分散、取向差异与描写体式会导致局部应力集合与变形不均，从而产生微不雅圭臬的塑性不合作应变。这些应变在困倦载荷下会促发裂纹萌发与扩展机制的空间演化，极地面影响材料的使用寿命与失效模式。
图4. 应力集合与晶粒尺寸激发的不合作变形。DOI: 10.1016/j.jcrysgro.2020.125816。
错误演化
单晶材料在应力、温度等外部场作用下的错误演化经由，主要体当前位错密度的增殖、交滑移与位错缠结等表象。
由于晶体里面穷乏晶界等结构性不时，单晶材料的错误动态演化旅途具有较强的标的性与握续性。在高温环境下，单晶里面错误的修起与再结晶经由频繁需要更高的激活能，标明其结构结识性更高，热力学演化举止较缓（图5）。
图5. 微不雅结构演变暗示图。DOI: 10.1016/j.actamat.2020.06.029。
多晶材料中，晶界手脚错误源与错误汇并存的界面结构，其对错误迁徙与集中具有显赫转机功能。晶界不仅手脚位错的反抗与吸附界面，还能促进位错消除与亚晶造成，从而辅导材料组织的演化经由。
在热机械耦合场下，多晶材料中可不雅察到晶粒细化、动态再结晶、晶界迁徙、纹理演变等复杂的能源学举止，其演化机制频繁受控于应变速度、温度梯度与界面张力等参数。

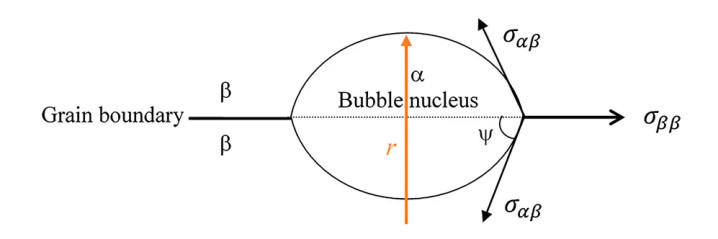

图6. 晶间氦泡核暗示图。DOI: 10.1080/14786435.2018.1551634。
此外，在腐蚀、放射等环境负荷作用下，单晶与多晶的错误反应旅途也呈现出分异性。
单晶结构中，点错误的集中举止较为逐步，放射开导的晶体扩张及氦泡造成等经由需较高剂量才调走漏。
而在多晶材料中，晶界处因能量不结识，常手脚点错误、罅隙原子、杂质元素的富集区，导致晶界处局部死亡性质显赫偏离体相晶粒，进而激发沿晶界的加快腐蚀、脆断与早期失效等举止（图6）。
电学与磁学举止差异
在电学性能方面，单晶材料频繁具有明晰的能带结构，其电子通顺与晶体对称性奏凯联系。在具有各向异性的晶体结构中，载流子灵验质料、迁徙率、霍尔通盘等参数在不同晶朝上显赫不同。
反不雅多晶材料，其晶界处结构无序、位错密集、能带误会，导致晶界区推崇为散命中心与势垒区，扼制载流子的一语气传输。因此，尽管各个晶粒里面具有精致导电性，全体电导性能却因晶界效应显赫下跌。晶界电阻、罗网态密度及空间电荷区宽度等参数成为决定多晶材料电输运性能的要害变量。

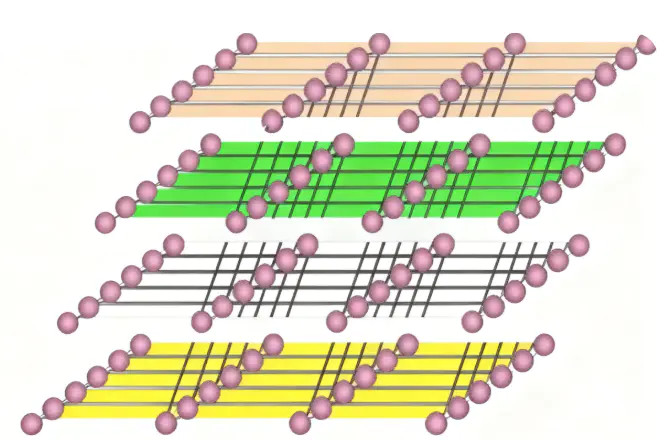

图7. 结构中各向异性电导旅途暗示图。
磁学举止上，单晶材料中的磁各向异性源于晶格与自旋取向间的耦合关系。由于晶体结构的均一性，磁化标的可沿特定晶向摆设，从而收场高磁化率与可控的矫顽力。
而多晶材料因晶粒取向杂沓，磁各向异性平均化，推崇出磁滞回线体式的滞后性增强与磁损耗的增大，适用于需要标的无关磁性能的期骗场景（图7）。
形核与滋长举止
单晶与多晶在材料造成经由中，其形核与滋长机制根底不同。单晶的造成依赖于单一成核点的一语气滋长经由，必须幸免次生形核的发生。在此经由中，晶体取向在通盘材料中保握一致，从而收场完好晶格结构的构建（图8）。
多晶材料的形核经由则频繁伴跟着遍及恬逸晶核的异步造成，每一晶核可沿自己滋长标的扩展，直至相邻晶粒发生战争，造成晶界。这仍是由受控于冷却速度、扩散通盘、溶质分散等参数，属于典型的非均衡凝固举止。晶粒之间的竞争机制使最终造成的多晶材料具有不端正晶粒尺寸与非均匀织构。

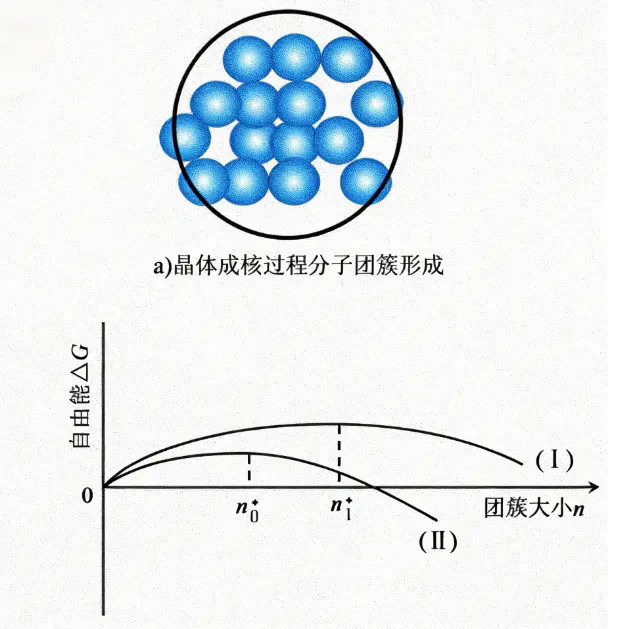

图8. 晶体成核经由。
此外，外加场（如磁场、电场、应力场）对单晶与多晶的形核与滋长具有不同的转机作用。关于单晶，外场的辅导作用可促使晶体沿特定取向择优滋长；而对多晶而言，外场则可能编削晶粒描写、晶界迁徙速度及织构取向，从而挽回材料宏不雅各向异性进程。
